État de disponibilité: | |
---|---|

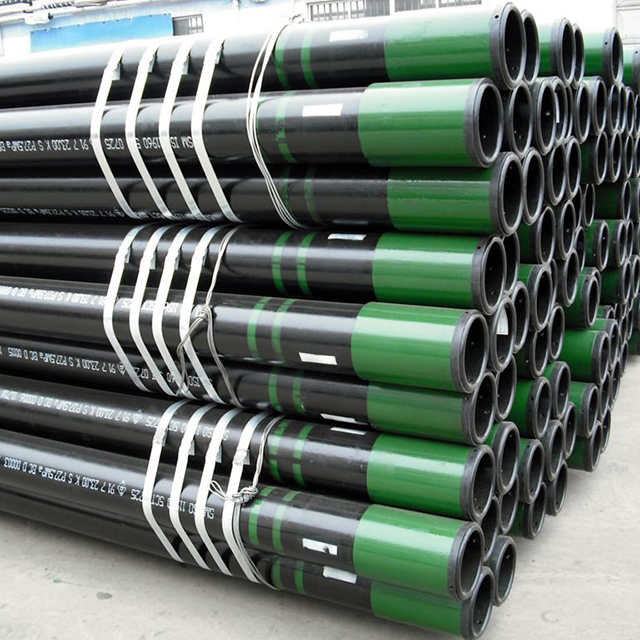

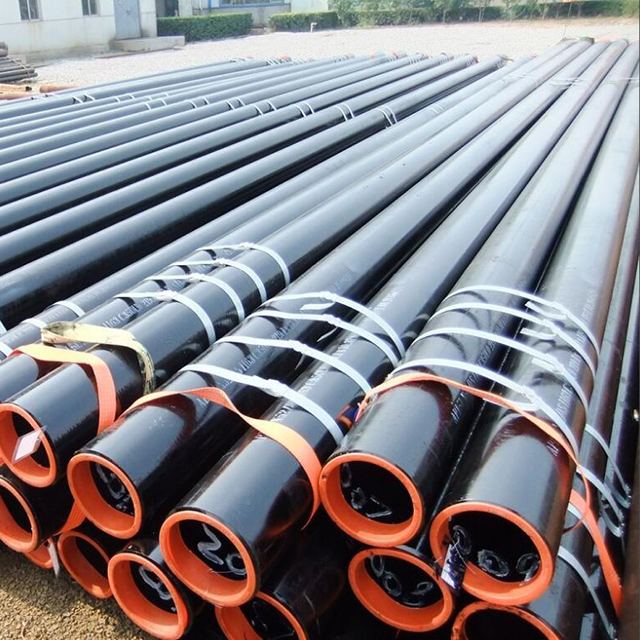

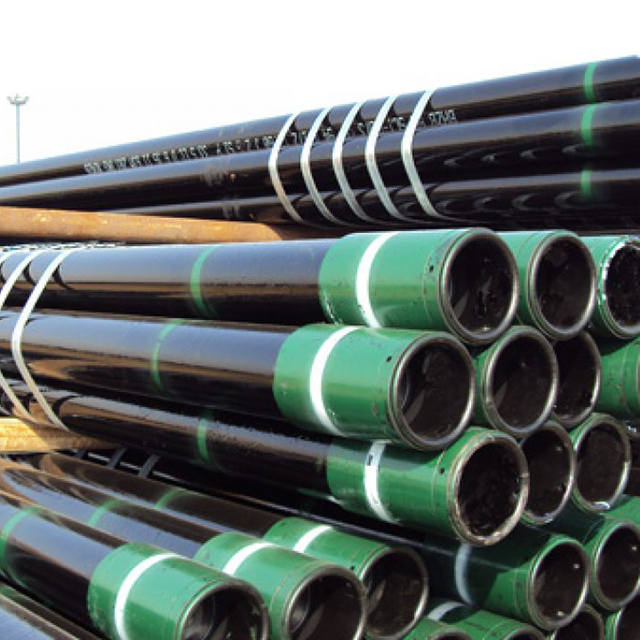

Enveloppe: Le tubage est un tuyau à large gamme qui sert de retenue structurelle pour les parois des puits de pétrole et de gaz, ou des puits de forage. Il est inséré dans un puits de forage et cimenté en place pour protéger les formations souterraines et le puits de forage de l'effondrement, pour permettre au fluide de forage de circuler et à l'extraction d'avoir lieu.
utilisé pour recouvrir le trou de forage complet qui a été creusé dans le sol pour obtenir du pétrole. Semblable à la tige de forage, la tige de cuvelage du puits de pétrole est également soumise à une tension axiale, elle doit donc être fabriquée à partir d'un matériau en acier solide de haute qualité. Le tubage OCTG est un tube de grand diamètre maintenu en place dans le forage à l'aide de ciment.
Les diamètres des tuyaux de tubage OCTG vont de 4,5″ à 36″. Le tuyau bien cimenté agit comme composant structurel du puits et offre l’intégrité du trou. Ils empêchent le puits de s’effondrer lorsque le processus de forage est en cours. Un tubage de bonne qualité et bien cimenté peut rester en place pendant toute la durée de vie du puits. Les tuyaux de tubage de puits de pétrole sont divisés en :
Boîtier de conducteur – L'enveloppe du conducteur constitue la première limite entre la surface et le sous-sol. Cela aide à prévenir l’effondrement des puits ; il éloigne les eaux souterraines et fournit surtout un support structurel. Le boîtier du conducteur est installé dans le sol en le forant ou en le martelant. Ils sont disponibles dans des tailles allant de 18″ à 36″.
Boîtier de surface – L’objectif du caisson Surface est avant tout environnemental et d’assurer la sécurité. Il aide à séparer les zones d'eau douce, offre une protection contre les éruptions et soutient la tête de puits et l'équipement de prévention des éruptions (BOP). Les revêtements de surface doivent donc respecter des normes de sécurité très élevées. Ils sont responsables du support du prochain tubage en ligne. Leur taille peut varier en fonction de leur objectif, mais la taille la plus courante d'un boîtier de surface est de 13. 3/8'.
Casing intermédiaire : Le tubage intermédiaire n'est pas toujours requis dans tous les types de production pétrolière et gazière. S'ils sont utilisés, ils sont placés entre la surface et le boîtier de production. Ils sont disponibles dans des tailles allant de 13 3/8' à 16'.
Boîtier de production – Le tubage de production contribue à assurer l’intégrité structurelle et le contrôle de la pression des sections contenant des hydrocarbures, principalement pendant la production de pétrole.
Doublure de production – Les liners de production peuvent être suspendus au caisson de production ou à l'un des caissons précédents. Ils contribuent à réduire considérablement les coûts car le revêtement n’a pas besoin de parcourir toute la profondeur du puits. Les doublures peuvent être pré-perforées pour permettre d'économiser du temps et de l'argent.
Le tubage du puits de pétrole est soumis à une tension axiale élevée en raison de la pression externe reçue des roches qui l'entourent et de la pression interne lors de l'extraction du pétrole. Un tubage bien cimenté peut être très utile dans le processus de forage de plusieurs manières :
Le tubage maintient le train de tiges de forage, empêchant la formation supérieure instable de s'effondrer.
Aide à prévenir la contamination des zones de puits d’eau
Fournit un alésage interne uniforme pour une installation facile de l'équipement de production
Aide à prévenir la contamination des zones de production
Aide à prévenir la perte de liquide (huile)
Aide à isoler les zones à haute pression de la surface de la terre

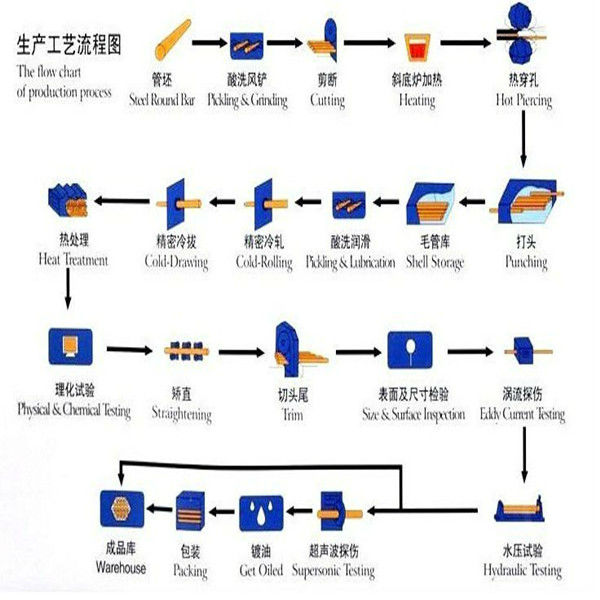

Normes et conditions techniques de fourniture:Spécification API 5CT ISO13680
Nuance d'acier: H40, J55, K55, M65, L80-1, N80-1, N80Q, C90, P110, Q125
Enveloppe: Le tubage est un tuyau à large gamme qui sert de retenue structurelle pour les parois des puits de pétrole et de gaz, ou des puits de forage. Il est inséré dans un puits de forage et cimenté en place pour protéger les formations souterraines et le puits de forage de l'effondrement, pour permettre au fluide de forage de circuler et à l'extraction d'avoir lieu.
utilisé pour recouvrir le trou de forage complet qui a été creusé dans le sol pour obtenir du pétrole. Semblable à la tige de forage, la tige de cuvelage du puits de pétrole est également soumise à une tension axiale, elle doit donc être fabriquée à partir d'un matériau en acier solide de haute qualité. Le tubage OCTG est un tube de grand diamètre maintenu en place dans le forage à l'aide de ciment.
Les diamètres des tuyaux de tubage OCTG vont de 4,5″ à 36″. Le tuyau bien cimenté agit comme composant structurel du puits et offre l’intégrité du trou. Ils empêchent le puits de s’effondrer lorsque le processus de forage est en cours. Un tubage de bonne qualité et bien cimenté peut rester en place pendant toute la durée de vie du puits. Les tuyaux de tubage de puits de pétrole sont divisés en :
Boîtier de conducteur – L'enveloppe du conducteur constitue la première limite entre la surface et le sous-sol. Cela aide à prévenir l’effondrement des puits ; il éloigne les eaux souterraines et fournit surtout un support structurel. Le boîtier du conducteur est installé dans le sol en le forant ou en le martelant. Ils sont disponibles dans des tailles allant de 18″ à 36″.
Boîtier de surface – L’objectif du caisson Surface est avant tout environnemental et d’assurer la sécurité. Il aide à séparer les zones d'eau douce, offre une protection contre les éruptions et soutient la tête de puits et l'équipement de prévention des éruptions (BOP). Les revêtements de surface doivent donc respecter des normes de sécurité très élevées. Ils sont responsables du support du prochain tubage en ligne. Leur taille peut varier en fonction de leur objectif, mais la taille la plus courante d'un boîtier de surface est de 13. 3/8'.
Casing intermédiaire : Le tubage intermédiaire n'est pas toujours requis dans tous les types de production pétrolière et gazière. S'ils sont utilisés, ils sont placés entre la surface et le boîtier de production. Ils sont disponibles dans des tailles allant de 13 3/8' à 16'.
Boîtier de production – Le tubage de production contribue à assurer l’intégrité structurelle et le contrôle de la pression des sections contenant des hydrocarbures, principalement pendant la production de pétrole.
Doublure de production – Les liners de production peuvent être suspendus au caisson de production ou à l'un des caissons précédents. Ils contribuent à réduire considérablement les coûts car le revêtement n’a pas besoin de parcourir toute la profondeur du puits. Les doublures peuvent être pré-perforées pour permettre d'économiser du temps et de l'argent.
Le tubage du puits de pétrole est soumis à une tension axiale élevée en raison de la pression externe reçue des roches qui l'entourent et de la pression interne lors de l'extraction du pétrole. Un tubage bien cimenté peut être très utile dans le processus de forage de plusieurs manières :
Le tubage maintient le train de tiges de forage, empêchant la formation supérieure instable de s'effondrer.
Aide à prévenir la contamination des zones de puits d’eau
Fournit un alésage interne uniforme pour une installation facile de l'équipement de production
Aide à prévenir la contamination des zones de production
Aide à prévenir la perte de liquide (huile)
Aide à isoler les zones à haute pression de la surface de la terre
Normes et conditions techniques de fourniture:Spécification API 5CT ISO13680
Nuance d'acier: H40, J55, K55, M65, L80-1, N80-1, N80Q, C90, P110, Q125

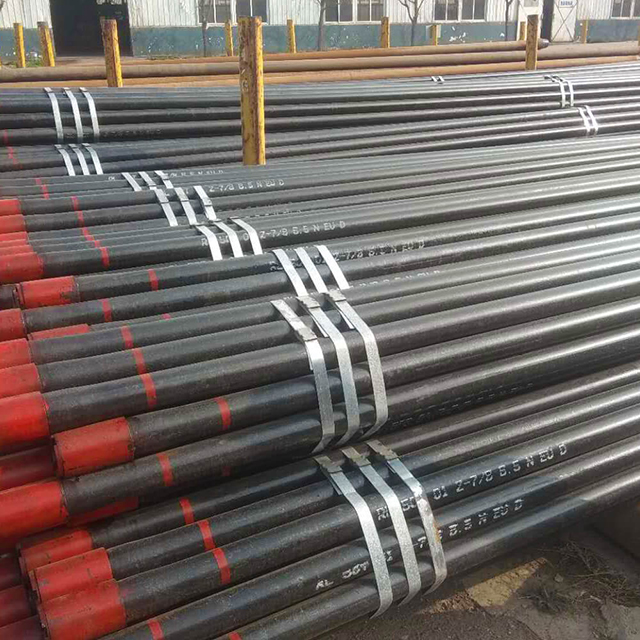

Tubes Tailles
Tubes Tailles | Traité Formulaires de fin finition | ||||||||
Extérieur Diamètre | Mur Épaisseur | H40 | J55 | L80 | N801 N80Q | C90 T95 | P110 | ||
dans | mm | dans | mm | ||||||
1.900 | 48.26 | 0.125 | 3.18 | PI | PI | / | / | / | / |
0.145 | 3.68 | PNUI | PNUI | PNUI | PNUI | PNUI | / | ||
0.200 | 5.08 | Unité centrale | Unité centrale | Unité centrale | Unité centrale | Unité centrale | Unité centrale | ||
0.250 | 6.35 | / | / | P | / | P | / | ||
0.300 | 7.62 | / | / | P | / | P | / | ||
2.063 | 52.40 | 0.156 | 3.96 | PI | PI | PI | PI | PI | / |
0.225 | 5.72 | P | P | P | P | P | P | ||
2 3/8 | 60.32 | 0.167 | 4.24 | Unité centrale | PN | PN | PN | PN | / |
0.190 | 4.83 | PNU | PNU | PNU | PNU | PNU | PNU | ||
0.254 | 6.45 | / | / | PNU | PNU | PNU | PNU | ||
0.295 | 7.49 | / | / | P | / | P | / | ||
0.336 | 8.53 | / | / | Unité centrale | / | Unité centrale | / | ||
2 7/8 | 73.02 | 0.217 | 5.51 | PNU | PNU | PNU | PNU | PNU | PNU |
0.276 | 7.01 | / | / | PNU | PNU | PNU | PNU | ||
0.308 | 7.82 | / | / | PNU | PNU | PNU | PNU | ||
0.340 | 8.64 | / | / | Unité centrale | / | Unité centrale | / | ||
0.392 | 9.96 | / | / | P | / | P | / | ||
0.440 | 11.18 | / | / | P | / | P | / | ||
3 1/2 | 88.90 | 0.216 | 5.49 | PN | PN | PN | PN | PN | / |
0.254 | 6.45 | PNU | PNU | PNU | PNU | PNU | PNU | ||
0.289 | 7.34 | PN | PN | PN | PN | PN | / | ||
0.375 | 9.52 | / | / | PNU | PNU | PNU | PNU | ||
0.430 | 10.92 | / | / | P | / | P | / | ||
0.476 | 12.09 | / | / | P | / | P | / | ||
0.530 | 13.46 | / | / | P | / | P | / | ||
4 | 101.60 | 0.226 | 5.74 | PN | PN | PN | PN | PN | / |
0.262 | 6.65 | Unité centrale | Unité centrale | Unité centrale | Unité centrale | Unité centrale | / | ||
0.330 | 8.38 | / | / | P | / | P | / | ||
0.415 | 10.54 | / | / | P | / | P | / | ||
0.500 | 12.70 | / | / | P | / | P | / | ||
0.610 | 15.49 | / | / | P | / | P | / | ||
4 1/2 | 114.30 | 0.271 | 6.88 | PNU | PNU | PNU | PNU | PNU | / |
0.337 | 8.56 | / | / | P | / | P | / | ||
0.380 | 9.65 | / | / | P | / | P | / | ||
0.430 | 10.92 | / | / | P | / | P | / | ||
0.500 | 12.70 | / | / | P | / | P | / | ||
0.560 | 14.22 | / | / | P | / | P | / | ||
0.630 | 16.00 | / | / | P | / | P | / |
Note: P-extrémité simple ; N -non bouleversé, avec fileté et couplé ; U - bouleversé externe, avec fileté et couplé;Je—entier articulation.
Enveloppe Tailles :
Enveloppe Tailles | Traité Formulaires de fin finition | ||||||||||
Extérieur Diamètre | Mur Épaisseur | H40 | J55 K55 | M65 | L80 | N801 N80Q | C90 T95 | P110 | Q125 | ||
dans | mm | dans | mm | ||||||||
4 1/2 | 114.30 | 0.205 | 5.21 | PS | PS | PS | / | / | / | / | / |
0.224 | 5.69 | / | PSB | PSB | / | / | / | / | |||
0.250 | 6.35 | / | PSLB | PLB | PLB | PLB | P | PLB | / | ||
0.290 | 7.37 | / | / | PLB | PLB | PLB | P | PLB | / | ||
0.337 | 8.56 | / | / | / | / | / | / | PLB | PLB | ||
5 | 127.00 | 0.220 | 5.59 | / | PS | PS | / | / | / | / | / |
0.253 | 6.43 | / | PSLB | PSLB | / | / | / | / | / | ||
0.296 | 7.52 | / | PSLB | PLB | PLB | PLB | PLB | PLB | / | ||
0.362 | 9.19 | / | / | PLB | PLB | PLB | PLB | PLB | PLB | ||
0.437 | 11.10 | / | / | PLB | PLB | PLB | PLB | PLB | PLB | ||
0.478 | 12.14 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
0.500 | 12.70 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
5 1/2 | 139.70 | 0.244 | 6.20 | PS | PS | PS | / | / | / | / | / |
0.275 | 6.98 | / | PSLB | PSLB | / | / | / | / | / | ||
0.304 | 7.72 | / | PSLB | PLB | PLB | PLB | PLB | PLB | / | ||
0.361 | 9.17 | / | / | PLB | PLB | PLB | PLB | PLB | / | ||
0.415 | 10.51 | / | / | PLB | PLB | PLB | PLB | PLB | PLB | ||
0.500 | 12.70 | / | / | / | / | / | P | / | / | ||
0.562 | 14.27 | / | / | / | / | / | P | / | / | ||
0.625 | 15.88 | / | / | / | / | / | P | / | / | ||
0.687 | 17.45 | / | / | / | / | / | P | / | / | ||
0.750 | 19.05 | / | / | / | / | / | P | / | / | ||
0.812 | 20.62 | / | / | / | / | / | P | / | / | ||
0.875 | 22.22 | / | / | / | / | / | P | / | / | ||
6 5/8 | 168.28 | 0.288 | 7.32 | PS | PSLB | PSLB | / | / | / | / | / |
0.352 | 8.94 | / | PSLB | PLB | PLB | PLB | PLB | PLB | / | ||
0.417 | 10.59 | / | / | PLB | PLB | PLB | PLB | PLB | / | ||
0.475 | 12.06 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
7 | 177.80 | 0.231 | 5.87 | PS | / | / | / | / | / | / | / |
0.272 | 6.91 | PS | PS | PS | / | / | / | / | / | ||
0.317 | 8.05 | / | PSLB | PLB | PLB | PLB | PLB | / | / | ||
0.362 | 9.19 | / | PSLB | PLB | PLB | PLB | PLB | PLB | / | ||
0.408 | 10.36 | / | / | PLB | PLB | PLB | PLB | PLB | / | ||
0.453 | 11.51 | / | / | PLB | PLB | PLB | PLB | PLB | / | ||
0.498 | 12.65 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
0.540 | 13.72 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
0.625 | 15.88 | / | / | / | / | / | P | / | / | ||
0.687 | 17.45 | / | / | / | / | / | P | / | / | ||
0.750 | 19.05 | / | / | / | / | / | P | / | / | ||
0.812 | 20.62 | / | / | / | / | / | P | / | / | ||
0.875 | 22.22 | / | / | / | / | / | P | / | / | ||
7 5/8 | 193.68 | 0.300 | 7.62 | PS | / | / | / | / | / | / | / |
0.328 | 8.33 | / | PSLB | PSLB | PLB | PLB | PLB | / | / | ||
0.375 | 9.52 | / | / | PLB | PLB | PLB | PLB | PLB | / | ||
0.430 | 10.92 | / | / | PLB | PLB | PLB | PLB | PLB | / | ||
0.500 | 12.70 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
0.562 | 14.27 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
0.595 | 15.11 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
0.625 | 15.88 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
0.687 | 17.45 | / | / | / | / | / | P | / | / | ||
0.750 | 19.05 | / | / | / | / | / | P | / | / | ||
7 3/4 | 198.85 | 0.595 | 15.11 | / | / | / | P | P | P | P | P |
Enveloppe Tailles | Traité Formulaires de fin finition | ||||||||||
Extérieur Diamètre | Mur Épaisseur | H40 | J55 K55 | M65 | L80 | N801 N80Q | C90 T95 | P110 | Q125 | ||
dans | mm | dans | mm | ||||||||
8 5/8 | 219.08 | 0.264 | 6.71 | / | PS | PS | / | / | / | / | / |
0.304 | 7.72 | PS | / | PS | / | / | / | / | / | ||
0.352 | 8.94 | PS | PSLB | PSLB | / | / | / | / | / | ||
0.400 | 10.16 | / | PSLB | PSLB | PLB | PLB | PLB | / | / | ||
0.450 | 11.43 | / | / | PLB | PLB | PLB | PLB | PLB | / | ||
0.500 | 12.70 | / | / | / | PLB | PLB | PLB | PLB | / | ||
0.557 | 14.15 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
9 5/8 | 244.48 | 0.312 | 7.92 | PS | / | / | / | / | / | / | / |
0.352 | 8.94 | PS | PSLB | PSLB | / | / | / | / | / | ||
0.395 | 10.03 | / | PSLB | PSLB | PLB | PLB | PLB | / | / | ||
0.435 | 11.05 | / | / | PLB | PLB | PLB | PLB | PLB | / | ||
0.472 | 11.99 | / | / | PLB | PLB | PLB | PLB | PLB | PLB | ||
0.545 | 13.84 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
0.595 | 15.11 | / | / | / | PLB | PLB | PLB | PLB | PLB | ||
0.609 | 15.47 | / | / | / | / | / | P | / | / | ||
0.672 | 17.07 | / | / | / | / | / | P | / | / | ||
0.734 | 18.64 | / | / | / | / | / | P | / | / | ||
0.797 | 20.24 | / | / | / | / | / | P | / | / |
Remarque : P - extrémité simple ; S - court rond fil;L—long rond fil ; B—contrefort fil de discussion.
Autre taille tuyaux peut aussi être fourni après consultant avec clients.
