Le tube de chaudière sans soudure en acier au carbone ASTM A192/ASME SA192 s'applique à la chaudière en acier au carbone et au surchauffeur avec une pression substantielle et une épaisseur minimale. Il est généralement utilisé pour fabriquer une chaudière impitoyable (la pression de service ne dépasse pas 9,8 MPa et la température significative est comprise entre 450 ℃ et 650 ℃), une boîte à tubes de surface chauffante, un économiseur, un surchauffeur, un réchauffeur, un mur d'eau de chaudière et un tuyau de vapeur. Les tuyaux de chaudière sans soudure se caractérisent par une limite d'élasticité élevée, une résistance à la traction élevée et un allongement élevé. La résistance à la pression pour réussir est garantie dans le matériau intérieur très lisse.
Types de tuyaux ASTM A192 | Diamètre extérieur | Épaisseur de paroi | Longueur | Applications |
Tubes de chaudière SA 192 (tailles personnalisées) | 1/2' NB - 60' NB | SCH 5 / SCH 10 / SCH 40 / SCH 80 / SCH 160 | Coutume | Pour chaudières et tubes de surchauffeur en acier au carbone sans soudure pour réglages haute pression. |
Tube SA192 (en stock + tailles personnalisées) | 1/2' NB - 24' NB | Selon l'exigence | Coutume | Pour chaudières et tubes de surchauffeur en acier au carbone sans soudure pour réglages haute pression. |
Équivalent aux tubes ASTM A192
Standard: ASTM A192, ASME SA192 |
Matériel: SA192 |
Composition chimique
Standard | Grade | Composition chimique (%) | |||||||||
C | Si | Mn | P | S | Cr | Mo | Cu | Ni | V | ||
ASTMA192 | A192 | 0,06-0,18 | ≤ 0,25 | 0,27-0,63 | ≤ 0,035 | ≤ 0,035 | / | / | / | / | / |
Propriété mécanique
Standard | Grade | Résistance à la traction (MPa) | Limite d'élasticité (MPa) | Allongement (%) |
ASTMA192 | A192 | ≥325 | ≥180 | ≥35 |
Tableaux de matériaux
ASTM | UNS NO. | CORÉE/JAPONS | ALLEMAND | BRITANNIQUE | BELGE | FRANÇAIS | ITALIEN | |||||||||||||
Symbole KS/JIS | Numéro KS/JIS | Concernant | Type DIN | VACARME Nombre | Matériel Nombre | Concernant | BS Nombre | Catégorie BS | Remarques | Type NBN | Catégorie NBN | Concernant | Type AFNOR | Numéro NF | Concernant | Type UNI | Numéro UNI | Concernant | ||
Un 192 Tube de chaudière en acier C sans soudure pour service haute pression | K01201 | STBH 340 / STB 340 | D3563 / G3461 | (30) | Rue 35.8 | 17175 | 1.0305 | 3059 | 320 | (27)(30) | D45 | 837 | (27) | TU 37C | A49-213 | (27) | C14 | 5462 | (27) | |
Test des tubes de chaudière ASTM A192/ASME SA192 :
Test d'aplatissement : un test d'aplatissement doit être effectué sur des échantillons de chaque extrémité de deux tubes sélectionnés dans chaque lot.
Test de torchage – Un test de torchage doit être effectué sur des échantillons provenant de chaque extrémité de deux tubes sélectionnés dans chaque lot.
Test de dureté : les tests de dureté Brinell ou Rockwell doivent être effectués sur des échantillons provenant de deux tubes de chaque lot.
Test hydrostatique : chaque tube doit être soumis à un test de pression hydrostatique.
Application:
Les tuyaux commandés selon cette spécification sont destinés à une utilisation à haute pression : échangeurs de chaleur, condenseurs, équipements de transfert de chaleur, tuyaux similaires et comme tubes de surchauffeur pour les réglages à haute pression.
Emballage pour tubes de chaudière en acier sans soudure au carbone ASTM A192/sa192 :
un. Tuyau nu ou revêtement noir/vernis (personnalisé);
b. En paquets avec deux élingues en coton ;
c. Les deux extrémités sont dotées de protections d'extrémité ;
d. Extrémité unie, extrémité biseautée (2' et plus avec extrémités biseautées, degré : 30~35°) .

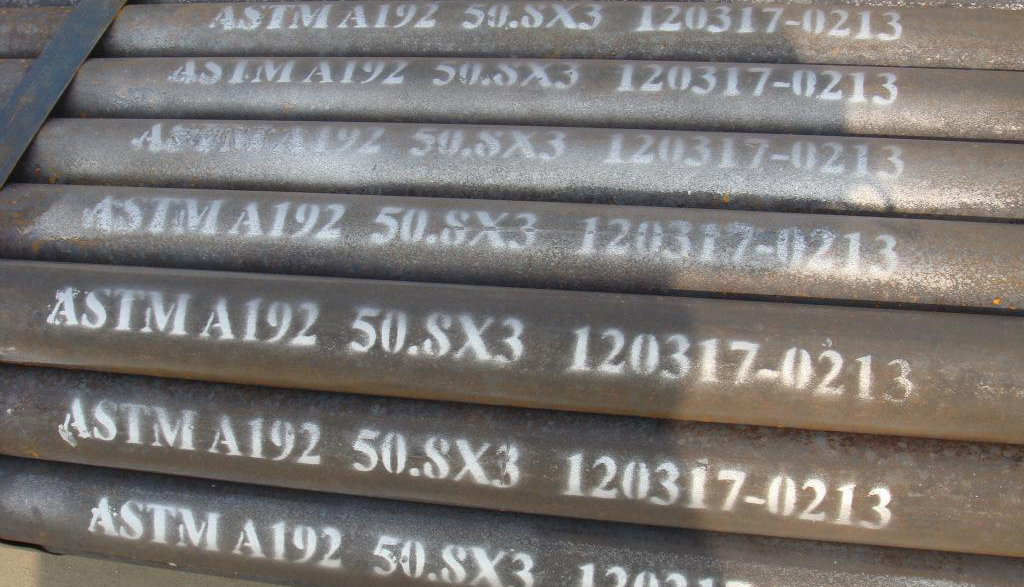

e. Marquage.
